Kako zategnuti list tračne pile za drvo?
List tračne pile za drvo pravilno je zategnut kada ga na slobodnoj strani stroja prstom savijete u stranu najviše 3 mm i kada pri kuckanju zvuči metalno. Prije zatezanja postavite ga na gornji kotač tako da dno zuba bude na sredini kotača. Nakon rada ga ponovno otpustite. Cijeli postupak korak po korak pronaći ćete u nastavku.
Kako prepoznati pravilno zategnut list tračne pile
Zatezač pile (ručni kotačić ili poluga) razmiče kotače i tako zateže list. Koliko je taman, prepoznat ćete i bez mjernog uređaja:
▼
Premalo zategnut
Pravilno zategnut
Prenapet
Skalu zatezanja na pili uzmite samo kao okvirnu. Na manjim pilama često pokazuje veću napetost nego što list stvarno ima, a opruga zatezača s vremenom popusti. Bez tenzometra odlučuju proba prstom i zvuk.
Postupak u 6 koraka
Korak 1 i 2
Postavljanje lista tračne pile na gornji kotač
Isključite pilu, izvucite utikač, otvorite poklopce i otpustite bočne vodilice i stražnje ležajeve. Vodilice se podešavaju tek na kraju, kad je list zategnut i stoji na svom mjestu.
Pri stavljanju lista provjerite smjer zuba: na strani prema stolu moraju gledati prema dolje, prema stolu. Ako gledaju prema gore, list u rukavicama izvrnite (unutarnjom stranom prema van).
Lagano zategnite list i postavite ga na gornji kotač tako da dno zuba (najniža točka između zuba) bude na sredini širine kotača. Položaj mijenjate naginjanjem gornjeg kotača pomoću vijka koji se nalazi straga iza njega. Kotač pritom okrećite rukom (pazite na prste) i pratite gdje list sjeda.
Širok list kod kojeg dno zuba ne možete dovesti na sredinu kotača postavite tako da ni zubi ni stražnji rub ne prelaze preko ruba kotača. List ne bi smio biti širi od kotača – više u članku Odabir širine lista tračne pile za drvo.
Donji kotač na ispravnoj pili ne trebate dirati, list na njemu sjedne sam. Pazite samo da ni zubi ni stražnji rub ne prelaze van.

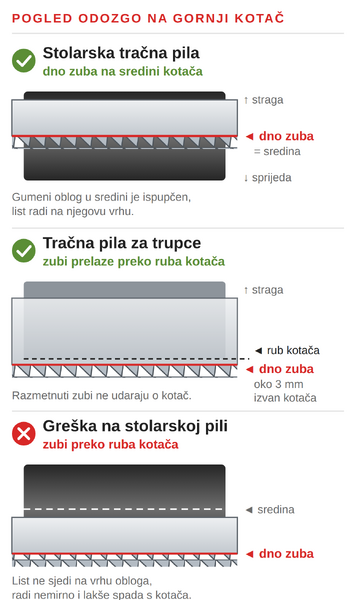

Zubi lista tračne pile: na kotaču ili izvan kotača?
To nas u raspravi pitate najčešće. Ovisi o tome kakvu pilu imate.
Stolarska tračna pila
Većina stolarskih pila ima na kotačima gumeni oblog, u sredini blago ispupčen. Dno zuba treba biti na sredini kotača, na vrhu obloga. Tamo list radi najstabilnije.
Tračna pila za trupce
Kotači su ravni, a zubi trebaju prelaziti preko prednjeg ruba kotača: kod lista širine 32 mm dno zuba je oko 3 mm izvan kotača, kod širih listova nešto više (držite se uputa za pilu). Na taj način razmetnuti zubi ne udaraju o kotač.
Savjet „zubi uvijek izvan kotača“ vrijedi za pile za trupce. Ako na stolarskoj pili zubi prelaze preko ruba, list ne sjedi na vrhu obloga, radi nemirno i lakše spadne s kotača.
Korak 3
Dotezanje i provjera napetosti
Dotegnite list tračne pile zatezačem i provjerite:
Nakon dotezanja provjerite je li dno zuba ostalo na sredini gornjeg kotača i po potrebi ga dotjerajte vijkom za naginjanje.
Vrijednosti za tenzometar
| List | Napetost |
|---|---|
| Stolarski listovi Carbon Flexback | 100–140 N/mm² |
| Listovi za trupce RipperS PREMIUM | 170–210 N/mm² |
Primjer za list za trupce 32 × 0,9 mm: od širine oduzmite visinu zuba (oko 7 mm), ostaje 25 mm. Sila zatezanja = 25 × 0,9 × 200 = 4.500 N (otprilike 460 kg).
List je puknuo? Provjerite nije li bio prenapet
Puknuti list položite na ravnu podlogu vanjskom stranom (onom koja nije ležala na kotaču). Ako leži slobodno, napetost je bila u redu. Ako se krajevi podižu više od 10 mm ili se list uvija, bio je prenapet – idući put ga zategnite manje. Ostale uzroke pronaći ćete u članku Zašto puca list tračne pile za drvo.
Korak 4
Podešavanje vodilica
Prednaprezanje ležajem s utorom (iznimka za male radijuse)
Tko izrezuje male radijuse, obično listom širine 6 mm, ponekad koristi stražnji ležaj s utorom. Tu pravilo o razmaku ne vrijedi: ležaj se iz uobičajenog položaja pomakne 3 mm naprijed prema listu, list je u utoru prednapregnut i stražnji rub u lukovima ne skreće. List se time na gornjem kotaču pomakne naprijed, pa dno zuba vijkom za naginjanje vratite na sredinu kotača.
Stražnji rub zbog ležaja više trpi i list s te strane može prije puknuti (više u članku Zašto puca list tračne pile za drvo).
Korak 5
Probni rad
Zatvorite poklopce i pustite pilu da radi u praznom hodu. List treba raditi mirno, na istom mjestu kotača i bez kuckanja o stražnji ležaj. Zatim napravite probni rez. Ako rez bježi u stranu ili je valovit, najprije provjerite oštrinu lista i korak zuba, zatim napetost i vodilice. Brzinu lista i pritisak pri rezanju pronaći ćete u članku Tehničko podešavanje tračne pile za drvo.
Korak 6
Nakon rada otpustite list
Dugotrajna napetost opterećuje list, kotače i okvir pile te ostavlja otiske u gumenom oblogu kotača. Zato nakon rada list otpustite, a prije sljedećeg rezanja ga ponovno zategnite i provjerite. Ne dotežite list dok je nakon rezanja topao: kad se ohladi, bio bi prenapet. Kako list čistiti i skladištiti, pronaći ćete u članku Načela pravilnog održavanja listova tračne pile.
Česta pitanja čitatelja
? Prodavač mi je rekao da zubi trebaju prelaziti preko kotača. Je li u pravu?
Samo kod tračne pile za trupce. Na stolarskoj pili dno zuba treba biti na sredini kotača. Razliku pokazuje slika iznad.
? List tračne pile mi spada s kotača. Što da radim?
Najčešće je premalo zategnut ili loše postavljen: dotegnite ga i naginjanjem gornjeg kotača postavite dno zuba na sredinu. Ako list i dalje spada, provjerite bacaju li kotači, drži li gumeni oblog na kotačima i je li neoštećen te jesu li kotači u istoj ravnini.
? Mora li list tračne pile biti na sredini i na donjem kotaču?
Ne, položaj podešavate samo na gornjem kotaču. Na donjem pazite da ni zubi ni stražnji rub ne prelaze van. Ako prelaze zubi, pomaknite list na gornjem kotaču malo unatrag, a ako stražnji rub, onda naprijed.
? Rez u debljoj dasci skreće u stranu. Je li to zbog napetosti?
Može biti, ali češće list ima previše zuba za debljinu materijala, pretanak je ili tup. Za daske debljine oko 3 cm odaberite rjeđe zube, npr. 4 TPI. Kako odabrati list, pronaći ćete u članku Kako odabrati list tračne pile za drvo.
Imate li vlastito iskustvo sa zatezanjem ili problem koji vam se ponavlja? Napišite nam u raspravi ispod članka.
Kupijo sam bancek na benzinski pogon za piljenje drva,prvi put se sa tim susrecem,prilikom rada pila mi padne odnosno skine se sa gornjeg i donjeg kotaca.Prodavac mi je rekao da prilikom stavljanja pile ista na gornjem kotacu mora bit sa zubima van gornjeg kotaca,to i napravim al mi se u radu ista unisti .Pitanje kako je pravilno namjestit pilu moze te li mi opisat pravi postupak stavljanja i zatezanja pile ,unaptijed hvala.
Poštovani, kod tračne pile za stolariju, traka pile treba biti postavljena tako da peta zuba bude na sredini širine kotača. Ako imate tračnu pilu za debla drveća, zubi tračne pile trebaju biti izvan kotača. Ako vam list pile pada, vjerojatno biste trebali malo nagnuti kotač kako list ne bi spao s kotača. Pri slobodnom radu, između lista pile i stražnje vodilice trebao bi biti razmak od približno 1 mm. List pile može se nasloniti na stražnju vodilicu prilikom rezanja. Lijepi pozdrav, Dudr Saw tim
Dobro jutro, hvala Vam na poruci i na čitanju našeg članka. Razumijem Vašu dvojbu – to je tema o kojoj postoje različita mišljenja, osobito među korisnicima različitih strojeva. U našem članku referiramo na moderne tračne pile, kod kojih su zamajci blago zaobljeni. U tom slučaju, pravilan položaj lista pile je onaj gdje se korijen zuba nalazi otprilike u sredini zamajca, jer to osigurava veću stabilnost i precizniji rez. Što se tiče poravnanja, uz ispravno podešavanje, kontakt zubi s oblogom zamajca je minimalan i ne uzrokuje deformacije. Također je važan omjer između širine zamajca i lista pile. Na primjer, na mnogim strojevima (kao što je Scheppach Basa4) zamajci mogu biti široki oko 40 mm, ali maksimalna preporučena širina lista je oko 20 mm. Ovo pokazuje da list ne mora zauzimati cijelu širinu zamajca. Metoda sa zubima koji malo strše iz zamajca može funkcionirati na starijim strojevima, ali općenito dovodi do manje stabilnosti tijekom rezanja.
Ako rez nije ravan, uzrok je često: neprimjereni razmak zubi (TPI), preuski list, nepravilno naprezanje ili vođenje.
Ako želite, možemo Vam preporučiti najprikladniji list.
Srdačan pozdrav, tim Dudr Saw
Hvala vam na povratnim informacijama! Drago nam je što ste članak smatrali korisnim i što vam je pomogao u pravilnom postavljanju remena. Ako imate dodatnih pitanja, rado ćemo pomoći. S poštovanjem, tim Simonds
Dobar dan, hvala na Vašem upitu. Nažalost, nismo se još susreli s takvim problemom, tako da je teško dati savjet. Pada mi na pamet provjeriti ne drmaju li kotači previše (jesu li izvitopereni ili deformirani) (ako imate, koristio bih mjernu uricu), je li guma na kotačima mjestimično deformirana ili čvrsto prianja uz kotače. Jesu li kotači poravnati. Kada okrećete list pile u smjeru rezanja, trebao bi stajati na kotačima potpuno jednako kao kad ga okrećete u suprotnom smjeru (barem kod stacionarnih pila je tako). To bi najvjerojatnije značilo da kotači nisu poravnati (jedan nasuprot drugome - u osi). Ako postoje bilo kakva odstupanja pri zatezanju, da li se kotač ne savija, npr. pod većim naprezanjem... Ako je u pitanju novi stroj, zamijenite ga drugim komadom, na što su prodavači obično navikli i ne traže uzrok kod tako jeftinih strojeva.
Hvala, nadam se da će Vam moj savjet biti od neke koristi ;-), sretno. Pavel Dudr
Dobar dan, preporučujemo postavljanje lista pile na gornji kotač tako da se donji dio zuba (korijen zuba) nalazi u sredini kotača. Može se dogoditi da list pile nije potpuno ravan i da je tzv. konveksan ili da kotači nisu potpuno jedan nasuprot drugome... U vašem slučaju provjerio bih da li list na donjem kotaču izlazi izvan kotača. Ako izlazi izvan kotača, preporučujemo postavljanje lista pile malo više unatrag na gornjem kotaču. Namjestite vodilicu 1 mm od stražnjeg ruba lista pile nakon što ste postavili list pile. Glavno je da se list pile može postaviti i da ne putuje.
Hvala, s poštovanjem
Simonds tim
Dobar dan, hvala na upitu, nažalost ne prodajemo rezervne dijelove za tračne pile, proizvodimo i prodajemo samo tračne pile za sve marke i tipove strojeva.
Mogu Vam samo savjetovati da potražite na internetu šifru rezervnog dijela 73220026 koju sam pronašao. Na primjer, ovdje ga najvjerojatnije nude:
https://www.kutil.cz/elektricke-naradi/nahradni-dily/guma-kola-pro-pasove-pily-scheppach/
Osim toga, pogumiranje kotača promjera do 530 mm obavlja tvrtka AGT Zlín, ali tamo biste morali poslati kotače i cijena će vjerojatno biti drugačija.
Želim Vam ugodan dan, sretno!
Pavel Dudr
Dobar dan, to je čudno, nismo se još susreli s ničim sličnim. Guma na kotačima nikada se ne bi smjela nigdje pomicati. Nagibom gornjeg kotača pomoću vijka straga trebali biste podesiti pilu tako da stoji na jednom mjestu otprilike u sredini gornjeg kotača, zatim pomaknuti i podesiti vodilice pile (traka bi se trebala naslanjati unatrag samo kada reže). Ako se traka tako ne ponaša, vjerojatno je problem sa strojem. Ako je pila pod jamstvom, mislim da su vam spremni zamijeniti stroj, da se ne brinu previše oko toga. Puno ljudi kupuje trake za ove strojeve od nas i nemaju problema, čak ni s debljinom od 0,65 mm. Naravno, navoj se može oštetiti prilikom zatezanja ili se plastični kotačić može okretati prilikom zatezanja ili naginjanja kotača itd. U ovoj cjenovnoj kategoriji većina je strojeva ista, tako da vam ne možemo dati preporuku. Slobodno nas nazovite, možemo razgovarati i telefonom. Hvala, sretno, s poštovanjem Pavel Dudr
Dobar dan, vjerojatno se radi o pili JESAN PS-400 (što je kopija RATIONA 400 i proizvodila ju je tvrtka KOVO-DŘEVO OPP JESENÍK), kojih u Češkoj ima dosta.
Nažalost, ne znam duljinu pile i ne mogu je pronaći. Morat ćete je izmjeriti, na primjer koncem.
SK
Dobar dan, zahvaljujemo na upitu, ali mi proizvodimo samo listove pile za ove strojeve.
Na Vaše upite:
1) Problem je vjerojatno previše zubaca u rezu - koristite veći razmak zubaca (manji broj TPI) ili pred tanak list pile. Proizvođač stavlja "u kutiju" listove debljine 0,36 mm, ali prikladnija je ovdje debljina od 0,5 mm ili čak 0,65 mm. Međutim, debljina od 0,65 mm je već za promjer kotača veći od 325 mm (0,65x500=325), a na manjim kotačima list pile može puknuti zbog malog savijanja. Ako je problem u nečem drugom, možete pogledati probleme s listovima pile za drvo i njihovo rješavanje. https://www.dudrsaw.hr/tehnicki-clanci-i-savjeti/zasto-pucaju-listovi-pile-za-drvo-znamo-li-odgovor
2) Proizvodimo listove pile po mjeri za svaku tračnu pilu, tako da ih možete kupiti kod nas. Dovoljno je na početnoj stranici unijeti u konfigurator duljinu 1400 (za Vašu pilu) i on će Vas navesti. Za ovu pilu preporučio bih Vam list 1400x10x0,5 TPI 4 ili manji razmak zubaca TPI 6. Međutim, ako režete oblike, onda za svaki slučaj odaberite još uži list 1400x6x0,5 TPI 4 ili manji razmak TPI 6.
Ukupno, za odabir lista pile imamo dobar članak: https://www.dudrsaw.hr/tehnicki-clanci-i-savjeti/kako-odabrati-list-pile-za-drvo-2
Ako želite savjet, slobodno nazovite.
Sretno, s poštovanjem, tim Dudr Saw.
